সর্পিল ক্ষত গ্যাসকেট কি?

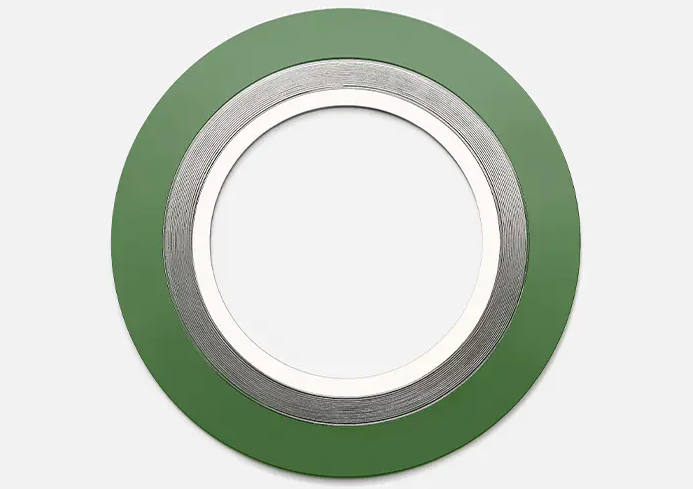

সর্পিল ক্ষত গ্যাসকেট পাইপ, ভালভ এবং চাপ জাহাজগুলি সিল করার জন্য ব্যাপকভাবে ব্যবহৃত একটি ধাতব ননমেটাল যৌগিক গ্যাসকেট। তাদের অনন্য কাঠামো ননমেটালের নমনীয়তার সাথে ধাতুর শক্তিকে একত্রিত করে, এগুলি উচ্চ-তাপমাত্রা, উচ্চ-চাপ এবং ক্ষয়কারী মিডিয়া অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য উপযুক্ত করে তোলে। বিকল্প গঠিত ধাতব তার এবং নরম ফিলার উপাদান সমন্বিত, সর্পিল ক্ষত গ্যাসকেট দুটি ফ্ল্যাঞ্জের মধ্যে সংকুচিত হলে একটি অত্যন্ত কার্যকর সিল গঠন করে। ধাতব স্ট্রিপের কেন্দ্রে ভি-আকৃতির মুকুটটি একটি বসন্ত হিসাবে কাজ করে, যা বিভিন্ন অবস্থার অধীনে গ্যাসকেটকে আরও বাড়িয়ে দেয়। ফিলার এবং তারের উপকরণগুলি বিভিন্ন রাসায়নিক সামঞ্জস্যতার প্রয়োজনীয়তাগুলি পূরণ করতে সামঞ্জস্য করা যেতে পারে।

1। সর্পিল ক্ষত গ্যাসকেটগুলির গঠন এবং রচনা
ধাতব স্ট্রিপস: সাধারণত স্টেইনলেস স্টিল (যেমন 304 এবং 316), টাইটানিয়াম এবং মনেলের মতো জারা-প্রতিরোধী মিশ্রণ দিয়ে তৈরি, ধাতব স্ট্রিপগুলি ইলাস্টিক সমর্থন সরবরাহের জন্য একটি ভি- বা ডাব্লু-আকৃতির ক্রস-বিভাগে চাপানো হয়।
নন-মেটালিক ফিলার স্তরগুলি: সাধারণত গ্রাফাইট, পলিটেট্রাফ্লুওরোথিলিন (পিটিএফই) এবং মাইকাগুলির মতো উপকরণ দিয়ে তৈরি, এই ফিলার স্তরগুলি সিল সরবরাহ করতে এবং পৃষ্ঠের অনিয়মের জন্য ক্ষতিপূরণ দেওয়ার জন্য ধাতব স্ট্রিপগুলির মধ্যে এম্বেড করা থাকে। অভ্যন্তরীণ এবং বাইরের রিং (al চ্ছিক):
অভ্যন্তরীণ রিং: মিডিয়াগুলি অভ্যন্তরীণভাবে গ্যাসকেটটি ক্ষয় করতে বাধা দেয়, ধাতব স্ট্রিপ আলগা হওয়ার ঝুঁকি হ্রাস করে।
বাইরের রিং (কার্বন ইস্পাত বা স্টেইনলেস স্টিল): গসকেটকে অবস্থান করে, অতিরিক্ত সংকোচনের প্রতিরোধ করে এবং চাপ প্রতিরোধের উন্নতি করে।

2। বৈশিষ্ট্য এবং সুবিধা
চরম অবস্থার বিরুদ্ধে প্রতিরোধী: উচ্চ তাপমাত্রা (উপাদানগুলির উপর নির্ভর করে 1000 ডিগ্রি সেলসিয়াস বা তারও বেশি পর্যন্ত) এবং উচ্চ চাপ (যেমন ক্লাস 900 ফ্ল্যাঞ্জ এবং তারপরে) সহ্য করে।
দুর্দান্ত সিলিং: ধাতব এবং নন-ধাতব উপকরণগুলির সংমিশ্রণ এমনকি ছোটখাটো ফ্ল্যাঞ্জ পৃষ্ঠের অনিয়মের সাথে খাপ খায়।
রাসায়নিক প্রতিরোধের: বিভিন্ন ধাতু এবং ফিলার উপকরণ নির্বাচন করে অ্যাসিড, ক্ষারীয়, তেল এবং গ্যাসের মতো মিডিয়ার সাথে সামঞ্জস্যপূর্ণ।
ইলাস্টিক স্থিতিস্থাপকতা: ধাতব স্ট্রিপের সর্পিল কাঠামো চাপ পরিবর্তনের পরেও একটি সীল বজায় রাখে।

3। সাধারণ ধরণের সর্পিল ক্ষত গ্যাসকেট
বেসিক টাইপ (কোনও রিং নেই): স্ট্যান্ডার্ড ফ্ল্যাঞ্জগুলির জন্য উপযুক্ত কেবল ধাতব এবং নন-ধাতব সর্পিল ক্ষত স্তর রয়েছে।
অভ্যন্তরীণ রিংয়ের সাথে টাইপ করুন: উচ্চ চাপ বা সহজেই ক্ষয়কারী মিডিয়াগুলির জন্য উপযুক্ত অভ্যন্তরীণ চাপ প্রতিরোধের বাড়ায়।
বাইরের রিং সহ টাইপ করুন: সহজেই ইনস্টল এবং অবস্থানগুলি, গ্যাসকেট ধসের প্রতিরোধ করে। সর্পিল ক্ষত গ্যাসকেটস: উভয় প্রকারের সুবিধাগুলি একত্রিত করুন এবং অ্যাপ্লিকেশনগুলির দাবিতে উপযুক্ত (যেমন এপিআই 6 এ)।

4। সর্পিল ক্ষত গ্যাসকেট অ্যাপ্লিকেশন
পেট্রোকেমিক্যাল: পাইপ ফ্ল্যাঞ্জস, চুল্লি এবং তাপ এক্সচেঞ্জার।
শক্তি শিল্প: বাষ্প টারবাইন এবং উচ্চ-তাপমাত্রা বয়লার সিস্টেম।
ফার্মাসিউটিক্যাল/খাদ্য: স্যানিটারি পিটিএফই ফিলিংয়ের প্রয়োজন অ্যাপ্লিকেশন।
মহাকাশ: জ্বালানী সিস্টেম সিলস।

5 ... নির্বাচন বিবেচনা
উপাদান মিল: মিডিয়ার ক্ষয়তা এবং তাপমাত্রার উপর ভিত্তি করে ধাতব স্ট্রিপ এবং ফিলার স্তরটি নির্বাচন করুন।
ফ্ল্যাঞ্জ স্ট্যান্ডার্ড: ফ্ল্যাঞ্জ রেটিং (যেমন এএনএসআই, ডিআইএন, এবং জিস) এবং মাত্রাগুলি নিশ্চিত করুন।
চাপ রেটিং: বিভিন্ন বাতাসের ঘনত্বগুলি চাপ বহন করার ক্ষমতা প্রভাবিত করে।
ইনস্টলেশন প্রয়োজনীয়তা: স্থানীয়করণ ওভারপ্রেসার এড়াতে বল্টগুলি সমানভাবে শক্ত করতে হবে যা ব্যর্থতার দিকে পরিচালিত করতে পারে।

6 .. অন্যান্য গ্যাসকেটের সাথে তুলনা
ধাতব ফ্ল্যাট গ্যাসকেটস: উচ্চ কঠোরতা তবে দুর্বল ক্ষতিপূরণ, অত্যন্ত উচ্চতর বল্টের বোঝা প্রয়োজন।
রাবার গ্যাসকেটস: কেবল কম তাপমাত্রা এবং চাপগুলির জন্য উপযুক্ত এবং বার্ধক্যজনিত প্রবণ।
গ্রাফাইট যৌগিক গ্যাসকেটস: কোনও ধাতব সমর্থন এবং উচ্চ তাপমাত্রায় ব্রিটলেন্সির প্রবণ নয়
